大輝狼D7稱重監測防控儀



大輝狼D7

稱重監測防控儀

使用說明書

V2.0



南昌領帆電子科技有限公司

溫馨提示：使用前請仔細閱讀說明書，并請妥善保管，以便日后查用。

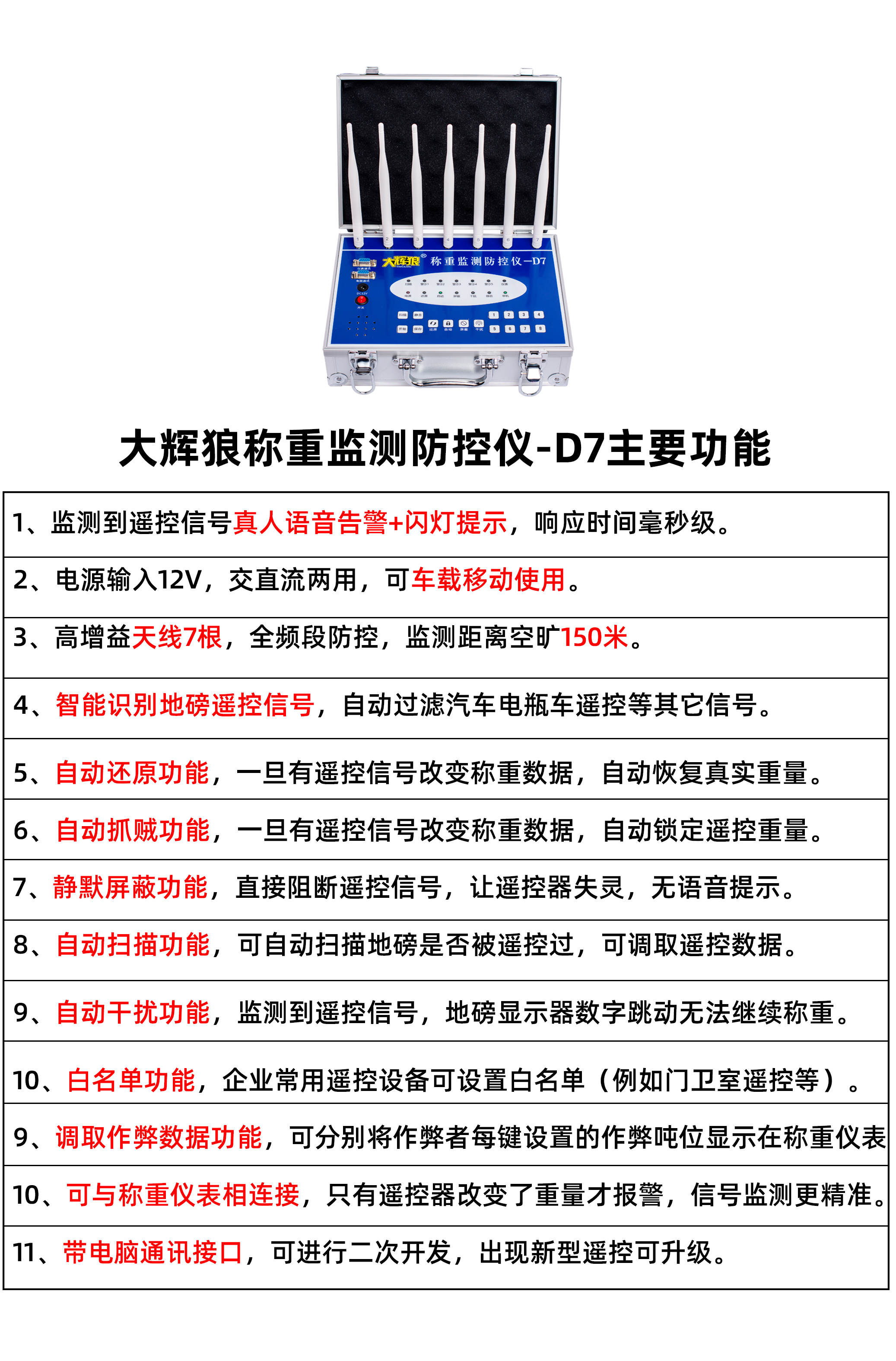

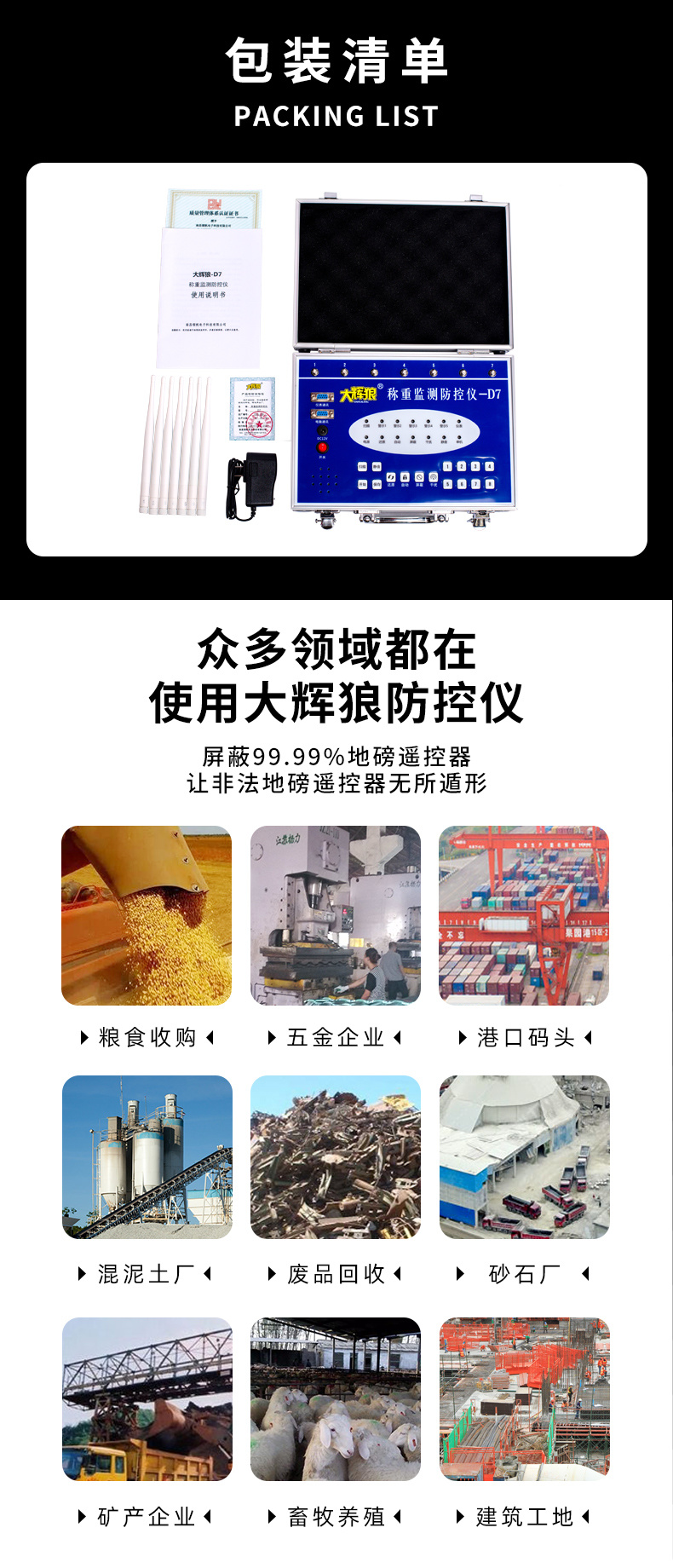

第1章  參數配置



品種	參數		數量
D7	整機規格	長：300mm	1臺
		寬：210mm
		高：120mm
	重量：	1600克
	顏色：	銀色
	防范頻段：	民用頻率
	輸入電壓：	12.6V
	峰值功耗：	15W
	待機功耗：	1W
	監測響應時間：	0.1秒
	監測半徑：	150米
高增益天線			7根
電源適配器	12.6V 1A		1個
使用說明書			1本
包裝盒	360*255*150mm		1個
*充電鋰電池	12V 2000mAh		1個
*車載電源線	12V車可用，24V車不可用		1條

注：帶*為選配附件，默認不帶。



第二章 注意事項



1、嚴禁使用非標配電源適配器給本產品供電。

2、本產品為高頻射頻精密儀器，非專業人員私自拆卸會損壞儀器性能。

3、本產品的屏蔽網對所有的地磅遙控，以及接近地磅遙控的信號適用，因此請靈活合理的選用工作模式。

4、防控儀的監測范圍是以本產品為中心的半徑區域有效，因此請注意正確選擇擺放的位置。

5、本產品應放在合適的位置使用，以發揮最佳效果。建議盡量放在離地面1米以上的地方。嚴禁直接放在地面使用，與地磅之間盡可能避開大型物體或強電場，大型用電器等物體。

6、請盡量避免將本產品常期置于高溫，潮濕，強光，雨水等極端環境中工作。

7、選配的充電鋰電池屬易耗品，不屬于三包范圍，為延長鋰電池的使用壽命，務必先充足電再使用，若長時間不用，必須每隔2個月充足一次電，在安裝或搬運時務必小心輕放，避免強烈振動，避免沖擊或撞擊，防止蓄電池內部電極短路，損壞電池.

8、選配車載電源時只能用于12V汽車使用，嚴禁在24V汽車使用，否則會燒壞內部模塊??！



第三章 安裝說明



1、天線安裝

使用前將設備7根天線依次安裝上，并確保每根天線旋緊到底，注意設備不安裝天線就使用，容易燒壞內部發射模塊。

2、電源安裝

電源適配器的安裝：將電源適配器一端插入儀器的電源輸入孔，另一端插入220V插座即可。

鋰電池（選配）的安裝：將鋰電池的公頭插入儀器的12V輸入接口即可，鋰電池的母頭與電源適配器連接，連接后可給鋰電池充電。

車載電源線（選配）的安裝：將車載電源線一端插入儀器12V電源輸入口，另一端插入汽車點煙器接口，插好后點煙器上的紅燈會亮。

3、設備開機

電源插好后，打開開關即可正常工作。

4、標配不帶車載電源線和充電鋰電池，將電源適配器連接好即可工作，選配鋰電池后，將電源適配器或車載電源線與儀器連接好即可。



第四章  操作說明



一、選擇工作模式

1、開機默認進入【自動還原模式】，在其他模式下按還原鍵進入【自動還原模式】，此時電源燈、還原燈、單機燈亮。

2、按自動鍵進入【自動屏蔽模式】，此時電源燈、自動燈亮、屏蔽燈閃爍、單機燈亮。

3、按屏蔽鍵進入【直接屏蔽模式】，此時電源燈、屏蔽燈、單機燈、警示1-警示5全部點亮。

4、按干擾鍵進入【自動干擾模式】，此時電源燈、干擾燈、單機燈亮。

5、在任意模式下按靜音鍵，靜音燈亮即可靜音工作。

6、根據需求選擇合適的工作模式，以發揮最佳的防控效果。

二、工作模式介紹

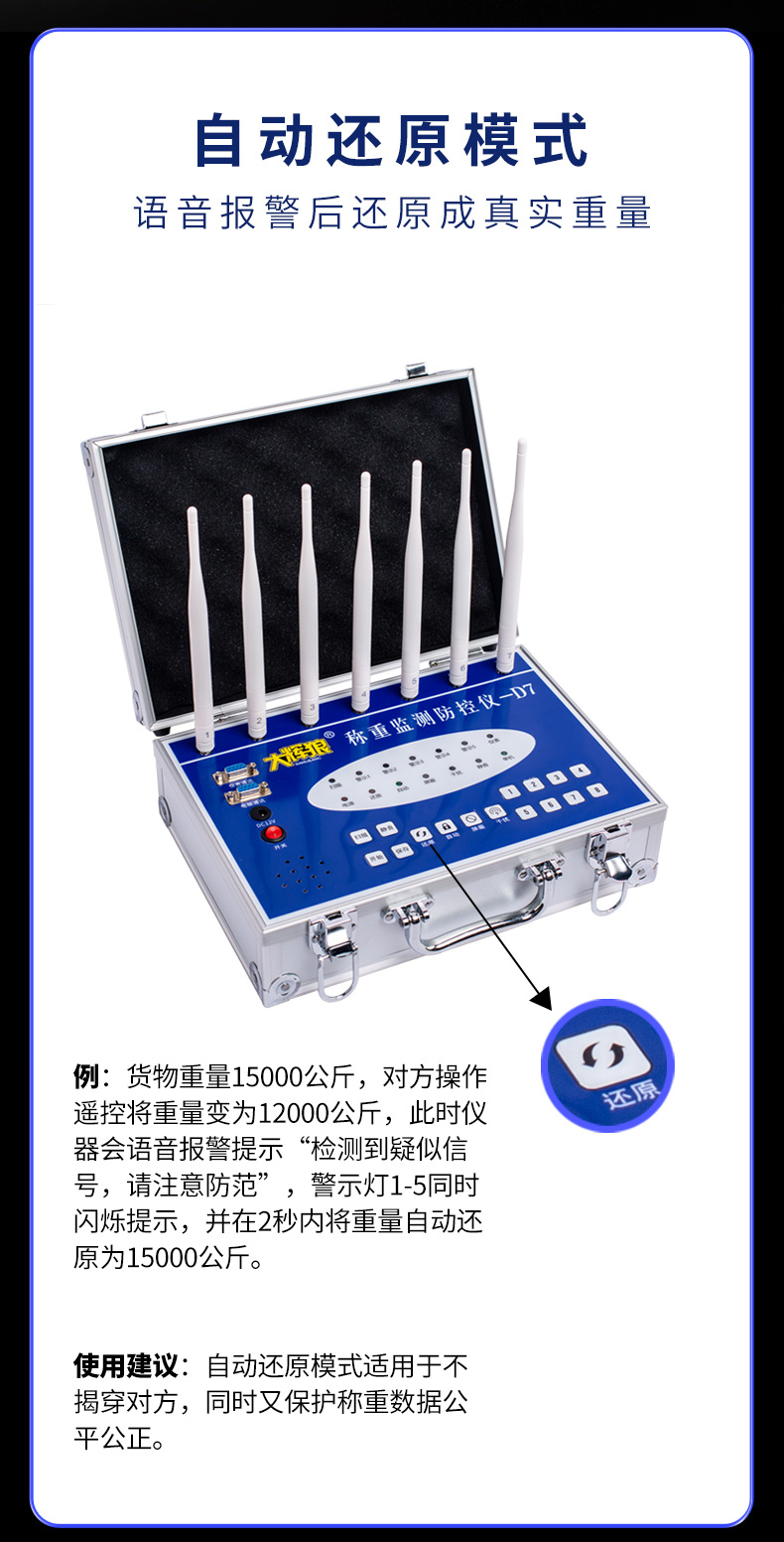

1、【自動還原模式】：防控儀掃描空曠條件下半徑150米范圍內所有地磅遙控的操作。一旦檢測到有遙控操作，儀器語音報警提示“檢測到疑似信號，請注意防范”，警示燈1-5同時閃爍提示，并自動將遙控數據清除，還原稱重結果為真實重量。

例：貨物重量15000公斤，對方操作遙控將重量變為12000公斤，此時儀器會語音報警提示“檢測到疑似信號，請注意防范”，警示燈1-5同時閃爍提示，并在2秒內將重量自動還原為15000公斤。

使用建議：【自動還原模式】適用于不揭穿對方，同時又保護稱重數據公平公正。

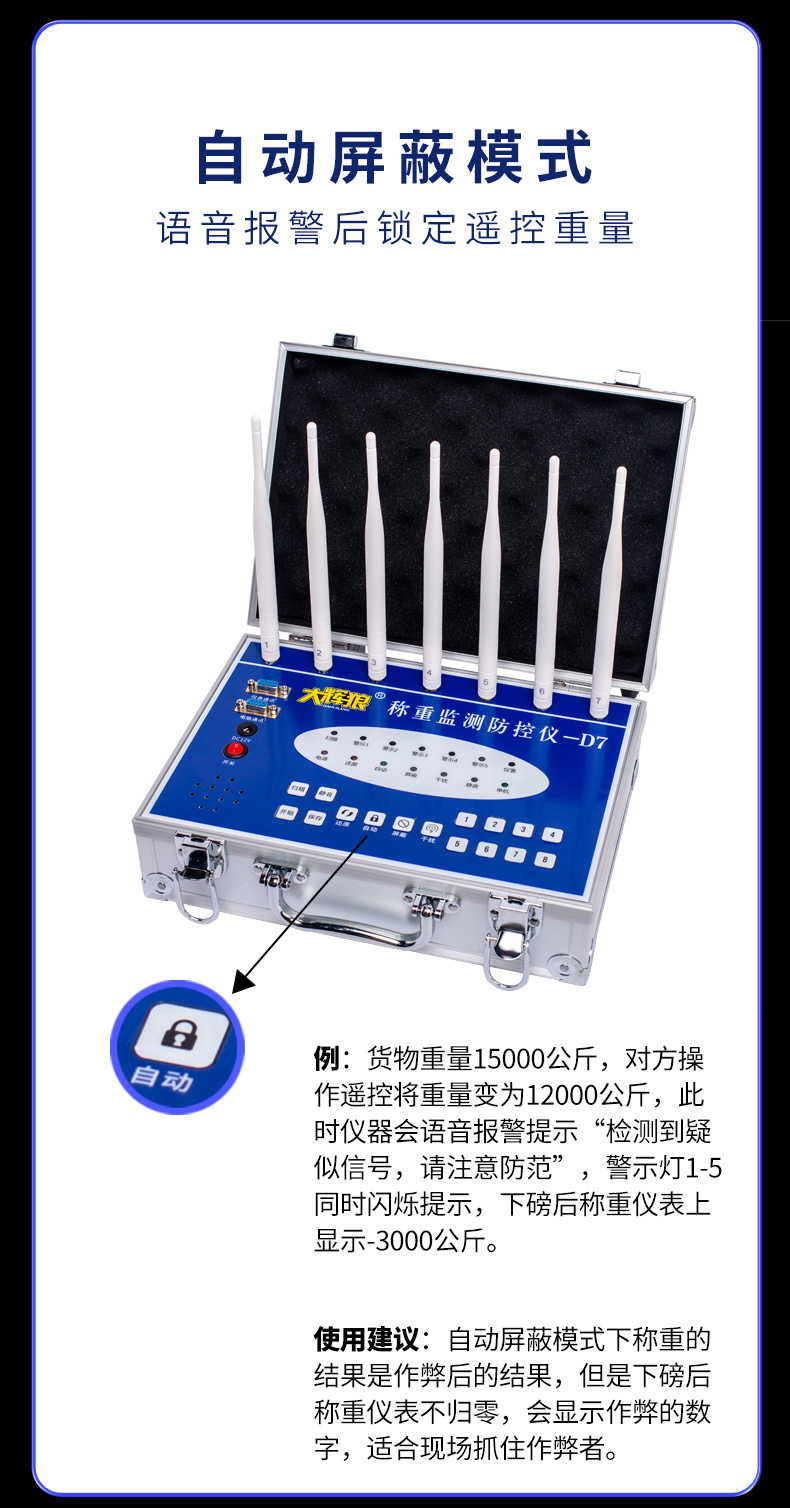

2、【自動屏蔽模式】：防控儀掃描空曠條件下半徑150米范圍內所有地磅遙控的操作。一旦檢測到有遙控操作，儀器語音報警提示“檢測到疑似信號，請注意防范”，警示燈1-5同時閃爍提示，并自動將遙控數據鎖定，下磅后作弊重量會顯示在稱重儀表上無法清零。

例：貨物重量15000公斤，對方操作遙控將重量變為12000公斤，此時儀器會語音報警提示“檢測到疑似信號，請注意防范”，警示燈1-5同時閃爍提示，下磅后稱重儀表上顯示-3000公斤。

使用建議：【自動屏蔽模式】下稱重的結果是作弊后的結果，但是下磅后稱重儀表不歸零，會顯示作弊的數字，適合現場抓住作弊者。

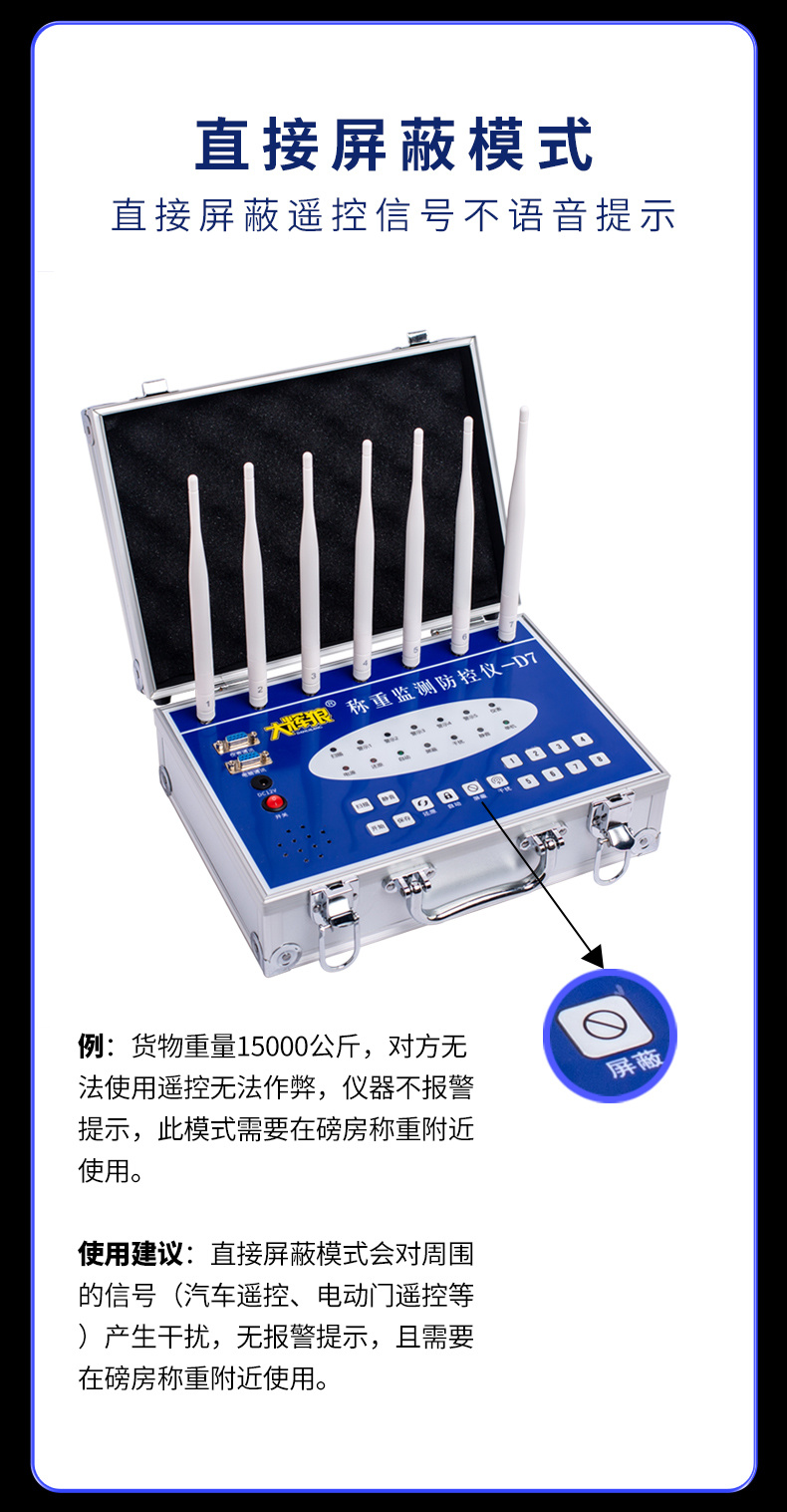

3、【直接屏蔽模式】：進入此模式后，警示1-警示5燈全亮，儀器不斷發送屏蔽網信號，直接將遙控信號屏蔽掉，無法通過遙控修改重量。

例：貨物重量15000公斤，對方無法使用遙控無法作弊，儀器不報警提示，此模式需要在磅房稱重附近使用。

使用建議：【直接屏蔽模式】會對周圍的信號（部分汽車、電動車、電動門遙控等）產生干擾，請謹慎使用。

4、【自動干擾模式】：防控儀掃描空曠條件下半徑150米范圍內所有地磅遙控的操作。一旦檢測到有遙控操作，儀器語音報警提示“檢測到疑似信號，請注意防范”，警示燈1-5同時閃爍提示，并自動干擾稱重數據上下跳動，以提示此次稱重數據異常，不可繼續稱重。

例：貨物重量15000公斤，對方操作遙控將重量變為12000公斤，此時儀器會語音報警提示“檢測到疑似信號，請注意防范”，警示燈1-5同時閃爍提示，稱重儀表數據會15000,12000,13000來回跳動。

使用建議：【自動干擾模式】下稱重的結果上下跳動，無法固定，下磅后稱重儀表依然會數字上下跳動，達到使用了遙控器就無法完成正常稱重過程。

三、自動掃描功能

1、防控儀可以在地磅空閑無重物時對地磅進行掃描，掃描地磅是否存在作弊隱患，操作方法如下：

開機后，按【掃描】鍵，掃描燈亮進入自動掃描模式，選擇【3、4、5、6】其中一個鍵，再按開始，警示1-警示5指示燈依次循環點亮表示正在對地磅進行掃描，整個掃描過程需要1分鐘-2個小時不等，在掃描時一旦地磅顯示屏上出現一個固定的數值，說明這臺地磅存在作弊隱患，曾經被遙控過。如果掃描超過2個小時地磅顯示屏上沒有數值出現，說明這臺地磅目前是安全的。

2、對于提前設定好的作弊數據，可以將其清除，操作方法如下：

    開機后，按【掃描】鍵，掃描燈亮進入自動掃描模式，選擇【8】鍵再按開始，警示1-警示5指示燈依次循環點亮表示正在對地磅進行掃描清除，整個掃描過程需要1-3分鐘，清除完之后再選擇合適的工作模式即可。

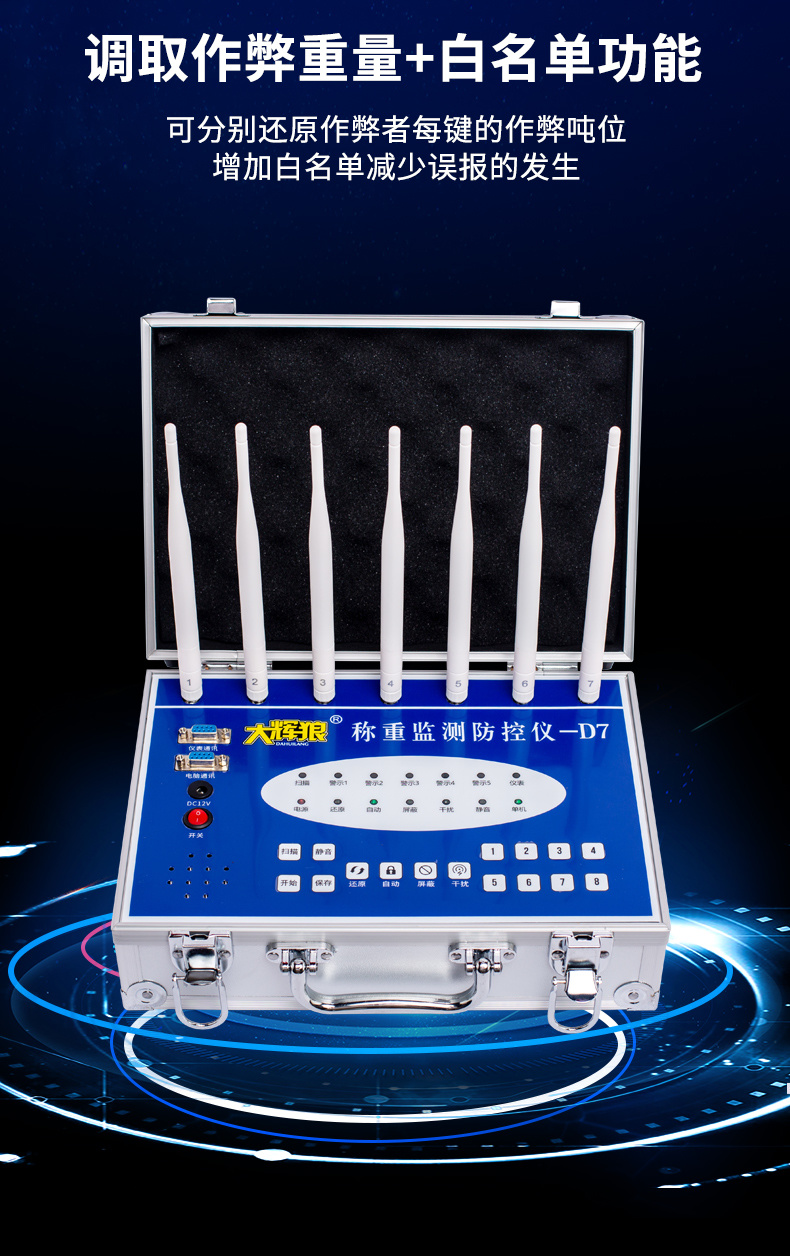

四、調取作弊數據功能

調取作弊數據功能可以在不連接稱重儀表的情況下將作弊者遙控器設置的數據分別調取出來，操作方法如下：

儀器在正常工作狀態下，監測到作弊信號，產生報警后，

按下方的【1、2、3、4、5、6、7、8】鍵可分別將作弊者每鍵設置的作弊噸位顯示在稱重儀表上。

五、常用信號白名單功能

1、設置白名單

在防控儀正常使用時，如果周圍門衛室有道閘等遙控操作，防控儀產生誤報警，可設置為常用信號白名單，設置好以后就不會誤觸發報警，設置方法如下：

正常啟動防控儀，按一下道閘遙控，防控儀語音報警，此時按住【保存】鍵10秒鐘，直到警示1-警示5燈閃爍綠燈三次，再松開表示設置完畢。

2、清除白名單

    防控儀正常啟動后，同時按住【開始】和【保存】鍵10秒鐘，直到警示1-警示5燈閃爍綠燈三次，再松開表示白名單已被清空。

六、通訊

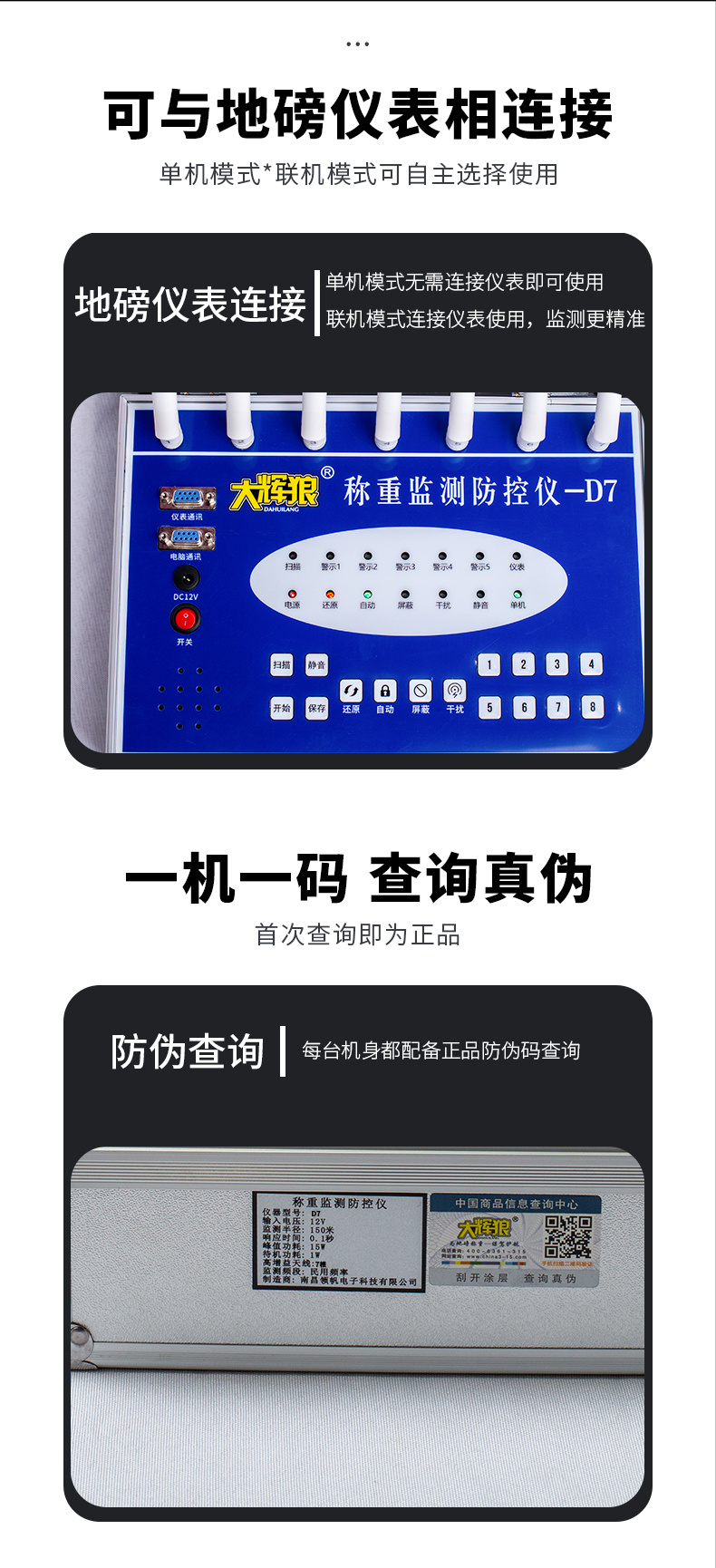

1、儀表通訊：將儀表通訊串口與稱重儀表串口相連接，連接后，儀器會對重量數據和遙控數據進行分析，只有在稱重過程中同時又接收到了遙控信號，或者沒有稱重，但是遙控改變了地磅數據的情況下，才監測報警，降低了誤報的情況，使報警信號更精確。

儀表通訊支持與寧波柯力、上海耀華、梅特勒托利多、濟南金鐘等主流稱重儀表相連接，連接方式如下：

1. 線路連接

柯力連接方式：防控儀2-儀表3，防控儀3-儀表2，防控儀5-儀表5.

    耀華連接方式：防控儀2-儀表6，防控儀3-儀表7，防控儀5-儀表8.

2. 通訊參數

 防控儀支持波特率1200、2400、4800、9600四種自適應，通訊協議寧波柯力、上海耀華、梅特勒托利多、濟南金鐘等協議自適應。

將線路連接好開機后1分鐘之內會自動匹配波特率、通訊協議，儀表燈亮表示已連接成功。

2、電腦通訊：儀器支持電腦客戶端連接和二次開發，采用RS232接口通訊，如需要和稱重軟件相連接，可向供貨商索取二次開發通訊協議。





第五章  商標與版權

1. 【大輝狼】為南昌領帆電子科技有限公司在中國注冊商標。
2. 本手冊版權為南昌領帆電子科技有限公司所有。
3. 以上商標及手冊版權由中華人民共和國知識產權法保護，未經許可嚴禁以任何方式使用以上商標及手冊全部或部分圖片和文字內容。
4. 【大輝狼】品牌商標注冊號：15781299號
5. 本產品已獲得專利，專利號：ZL 202122259452.X。
6. 真偽查詢：本公司生產的儀器均貼有防偽碼，刮開涂層可掃碼查詢：

如果查詢結果為首次查詢，則是全新原裝正品，

如果查詢結果顯示為已經查詢過多次，則表示不是本公司生產的產品，注意謹防假冒。



保修卡



保修說明

此保修說明請用戶妥善保管，以作維修憑證。

產品自購買之日起十二個月內在正常使用和維護的情況下，機器本身機件材料及工藝出現問題，發生故障經查驗屬實，本公司將提供免費調換產品。

儀器自購買之日起終身維修。產品因錯誤安裝，操作而導致機器損壞，人為損壞或疏忽進水，或其他物質滲入機內造成損壞的，本公司不免費維修。

產品名稱	大輝狼稱重監測防控儀
型號
購買日期
購買數量
購買單位
備注



南昌領帆電子科技有限公司
