大輝狼D8稱重監測防控儀

大輝狼稱重監測防控儀-D8主要功能

1、4.3寸工業觸摸顯示屏，可視化操作。
2、電源輸入12V，交直流兩用，可車載移動使用。
3、高增益天線8根，全頻段防控，監測距離空曠150米。
4、監測到遙控信號真人語音告警，響應時間毫秒級。
5、智能識別地磅遙控信號，自動過濾汽車電瓶車遙控等其它信號。
6、自動還原功能，一旦有遙控信號改變稱重數據，自動恢復真實重量。
7、自動屏蔽功能，一旦有遙控信號改變稱重數據，自動鎖定遙控重量。
8、靜默屏蔽功能，直接阻斷遙控信號，讓遙控器失靈，無語音提示。
9、自動掃描功能，可自動掃描地磅是否被遙控過，可調取遙控數據。
10、驗證功能，一旦監測到有遙控信號改變稱重數據，可分鍵驗證遙控數據。
11、記錄功能，可自動記錄遙控信息，開關機信息，保留作弊證據。
12、查詢功能，哪天幾點幾分遙控多少重量，什么時候關機了都可以查詢。
13、白名單功能，企業常用遙控設備可設置白名單（例如門衛室遙控等）。
14、權限管理模式，關鍵信息需要管理員密碼驗證，防止內外勾結。
15、可與稱重儀表相連接，只有遙控器改變了重量才報警，信號監測更精準。
16、帶電腦通訊接口，可進行二次開發，出現新型遙控可升級。

大輝狼D8稱重監測防控儀使用說明書

第一章概述

　　感謝您購買南昌領帆電子科技有限公司研發、生產的大輝狼系列稱重監測防控儀。在使用本產品之前，請仔細閱讀本說明書，充分了解本產品功能以便發揮其最佳性能。

　　我們建議您參照本說明書正確操作一次本產品，確保您能正確無誤的操作，以免正式投入使用時因失誤造成不必要的損失。

　　近年來，許多企業和個體因物料過磅稱重時，稱重衡器被不法份子使用遙控器干憂作弊傷透腦筋，遙控器通過遠距離無線控制，體積小，隱蔽性強，非專業人員無法識別，讓廣大地磅用戶防不勝防。本公司針對目前出現的非法遙控作弊器進行研究實驗，最終成功推出大輝狼系列防作弊產品。大輝狼稱重監測防控儀產品面向市場后，獲得了客戶的一致好評，并協助企業成功查獲數百起非法作弊案件，為企業避免了損失。本產品通過單片機智能識別并屏蔽作弊遙控器，真正做到了為企業創造一個公平、公正的稱重環境。

第二章參數配置

注：帶*為選配附件。

第三章 安裝及按鍵功能

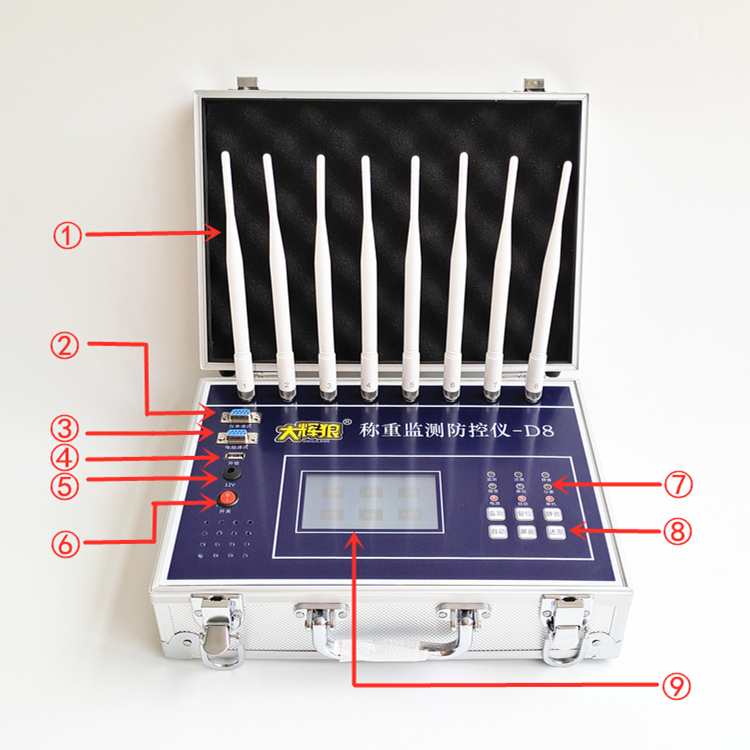

　　一、產品圖解

　?、?高增益天線②.儀表串口③.電腦串口

　?、?升級口⑤.12V輸入⑥.電源開關

　?、?工作指示燈⑧.按鍵區⑨.觸摸顯示屏

　　二、功能介紹

　　時間欄：設置系統時間

　　查詢欄：查詢遙控記錄、開關機記錄

　　重量欄:顯示重量數據

　　掃描欄：掃描地磅是否曾被遙控

　　屏蔽欄：選擇屏蔽模式

　　白名單：設置系統白名單

　　三、天線安裝

　　天線上依次標有【1】【2】【3】【4】【5】【6】【7】【8】編號。安裝天線時，依次對應編號裝上8根天線，切記不要打亂此順序，并確保每根天線旋緊到底，再將儀器放在合適的位置即可。

第四章 操作說明

　　一、儀器開機

　　插上12V電源適配器，打開儀器電源開關，儀器開機自檢并進入自動屏蔽模式。

　　二、設置自動屏蔽

　　儀器主機開機后按“自動”鍵，自動指示燈點亮，進入自動屏蔽模式，防控儀掃描半徑150米范圍內所有地磅遙控的操作。一旦檢測到有遙控操作，儀器語音報警提示“檢測到疑似信號，請注意防范”，儀器報警和屏蔽指示燈點亮，并語音提示三聲屏蔽功能已開啟，此時非法遙控信號已經被屏蔽，汽車下磅后作弊者作弊的噸位會顯示在地磅顯示屏上，不能被遙控清零。

　　三、設置自動還原

　　按“還原”鍵還原燈亮進入自動還原模式，防控儀掃描半徑150米范圍內所有地磅遙控的操作。一旦檢測到有遙控操作，儀器語音報警提示“檢測到疑似信號，請注意防范”，儀器報警指示燈點亮，并自動發出清除遙控數據指令，還原真實重量。

　　四、設置重量顯示

　　與稱重儀表相連接，連接成功后，點擊屏蔽欄，選擇重量顯示模式，防控儀掃描半徑150米范圍內所有地磅遙控的操作。一旦檢測到有遙控操作，儀器語音報警提示“檢測到疑似信號，請注意防范”，儀器報警指示燈點亮，同時自動顯示出當前重量，真實重量，遙控重量。

　　五、設置直接屏蔽

　　1、按“屏蔽”鍵屏蔽指示燈點亮即進入屏蔽狀態。此時所有非法遙控信號已經被屏蔽。

　　2、屏蔽狀態下如有非法遙控信號不會語音提示。

　　六、設置監測報警

　　按“監測”鍵監測指示燈點亮即進入監測報警模式，防控儀掃描半徑150米范圍內所有地磅遙控的操作。一旦檢測到有遙控操作，儀器語音報警提示“檢測到疑似信號，請注意防范”，并進行記錄，但是不開啟屏蔽。

　　七、分鍵驗證非法作弊信號

　　分鍵驗證功能屬我公司業內首創，此功能在記錄作弊者作弊噸位的同時，對其非法作弊器設置的每鍵噸位均可以在稱重儀表上還原。方法如下：

　　按【驗證】欄，再按下方的1鍵2鍵3鍵4鍵5鍵6鍵7鍵8鍵，按要驗證的那條記錄右方的【發送】即可將每個按鍵所設的噸位還原至稱重儀表上。

　　八、掃描功能

　　按【掃描】欄，按【3、4、5、6】其中的一個鍵，再按【開始】鍵開始掃描，在掃描過程中請注意觀察地磅顯示屏有無數值變化。如果地磅顯示屏出現了數值說明曾被使用過遙控。

　　當地磅顯示屏出現一個數值時按【開始】鍵暫停掃描，再按【8】鍵然后點按【回掃】鍵直到地磅顯示屏回到0最后按下【保存】鍵保存掃描到的碼值，當儀表出現一個數字時，按一下【確認】暫停掃描，然后選擇【8】鍵，按【回掃】鍵直到儀表歸零，再按【確認】鍵保存碼值到常用碼。

　　要對掃描的碼值進行驗證，進入【查詢】欄，選擇【常見碼查詢】，最上面一條就是剛才保存的碼值。按屏幕下方【1 2 3 4 5 6 7 8】，再按【發送】即可代替遙控器的8個按鍵進行驗證了

　　九、查詢功能

　　點擊“查詢”欄可以查詢最近三個月的報警記錄，開關機記錄，常見碼記錄，遙控重量記錄，也可以清空記錄，有效防止企業內部人員與外部人員勾結，過磅時關閉防控儀的行為。

　　十、白名單

　　白名單：可以在該參數設置里輸入您想設置的白名單遙

　　控器詳細信息，設置成功后將過濾該信號。

　　白名單設置功能里可設置5個名單。需要準確輸入遙控頻率、芯片、電阻才能設置成功。如其中一個設置輸入錯誤，防控儀依然會報警與屏蔽，白名單設置失敗。遙控頻率、芯片、電阻等內容可在【驗證欄】里查詢到。

　　設置時在頻率、芯片、電阻類型下方，方框處，選擇輸入相應參數，點擊【保存】，保存參數設置。

　　點擊彈窗檢測到白名單遙控屏幕輝彈窗提示，但不語音報警，點擊不彈窗則無彈窗提示。

　　十一、儀表連接

　　將儀器串口與稱重儀表串口相連接，儀器與稱重儀表連接后，只有有稱重數據或者遙控改變了地磅數據的情況下才監測報警，沒有重量變化的遙控信號會自動過濾掉。

　　儀表通訊串口接線方式：2腳是TX、3腳是RX、5腳是GND。

　　十二、電腦連接

　　將電腦串口與電腦主機串口相連接，電腦端安裝奧特威稱重軟件，連接成功后，接收到遙控信號，稱重軟件和手機端APP會聯網報警，如需與其他稱重軟件對接可以與本公司技術部聯系對接。

　　十三、密碼修改

　　點擊【時間】再點擊【修改】，輸入舊密碼，再輸入兩次新密碼后點擊【確認】即修改成功。為防止企業內外勾結【白名單】欄、【驗證】欄、【查詢】欄三項均需要管理員密碼才可以進入。

第五章 注意事項

　　1、嚴禁使用非標配電源適配器給本產品供電。

　　2、本產品為高頻射頻精密儀器，非專業人員私自拆卸會損壞儀器性能。

　　3、本產品的屏蔽網對所有的遙控適用，因此請靈活合理的選用工作模式。

　　4、防控儀的屏蔽范圍是以本產品為中心的半徑區域有效，因此請注意正確選擇擺放的位置。

　　5、本產品應放在合適的位置使用，以發揮最佳效果。建議盡量放在離地面高一點的地方。嚴禁直接放在地面使用，與地磅之間盡可能避開大型物體或強電場，大型用電器等物體。

　　6、請盡量避免將本產品常期置于高溫，潮濕，強光，雨水等極端環境中工作。

　　7、長時間不使用，請斷開電源適配器的電源。

　　8、為了安全起見，如遇雷雨天氣請斷開電源適配器的電源。

　　9、務必安裝好天線再開機，以免損壞內部無線模塊！

第六章 商標與版權

　　1、【大輝狼】為南昌領帆電子科技有限公司在中國注冊商標。

　　2、本手冊版權為南昌領帆電子科技有限公司所有。

　　3、【大輝狼】品牌商標注冊號：15781299號。

　　4、以上商標及手冊版權由中華人民共和國知識產權法保護，未經許可嚴禁以任何方式使用以上商標及手冊全部或部分圖片和文字內容。

保修卡

　　保修說明

　　此保修說明請用戶妥善保管，以作維修憑證。

　　產品自購買之日起十二個月內在正常使用和維護的情況下，機器本身機件材料及工藝出現問題，發生故障經查驗屬實，本公司將提供免費調換產品。

　　儀器自購買之日起終身維修。

　　產品因錯誤安裝，操作而導致機器損壞，人為損壞或疏忽進水，或其他物質滲入機內造成損壞的，本公司不免費維修。
